2024全国各城市凤楼信息_全国空降约茶品茶,如何能找到附近上门女,楼风信信息论坛2024

欢迎来到

硅胶胶水_硅胶处理剂_AB胶_UV胶_科佳胶粘材料公司网站

收藏科佳在线留言网站地图
科佳胶粘

牢固粘结 · 一粘永逸19年医疗、食品级硅胶胶水定制服务商

全国服务热线0755-2964-0159

科佳胶粘-UV光固胶

热门关键词：

科佳产品中心

联系我们

  • 电话：139-2283-9550
  • 座机：0755-2964-0159
  • 传真：0755-2966-7475
  • QQ：755415902
  • 邮箱： Kejiasz@163.com
  • 地址：深圳市宝安区西乡街道78区前进二路中粮锦云3号商务楼701、702、706室
  • 医用UV胶水3311G10

医用UV胶水3311G10

      医用uv胶3311G10 主要适用于要求结合处胶层柔韧的场合，用于将坚硬或柔韧的 PVC 粘接到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。本产品对多种基材包括  玻璃，多种塑料和大多数金属有优秀的粘接能力。已通过SGS、ISO10993等检测认证
全国热线

0755-2964-0159

产品特点：

            医用uv胶3311G10 主要适用于要求结合处胶层柔韧的场合，它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。本产品对多种基材包括  玻璃，多种塑料和大多数金属有优秀的粘接能力。已通过SGS、ISO10993等检测认证

性能特征：

技术

丙烯酸

化学类型

丙烯酸酯改性聚氨酯

外观（未固化）

透明液体

组成

单组份-不需 混合

粘度

中粘度，触变性

固化方式

紫外线/可见光

固化优点

生产-快速固化

应用

粘接、薄膜灌封

韧性

提高了承受重物和抗震性

使用方法：

1、该产品具有光敏性。在储存时应远离日光，紫外光和人造光源。

2、该产品应是用黑色胶管进行施胶。

3、要想获得最好的粘接性能，被粘接的材料表面应当干净，无油脂。

4、固化深度取决于光源强度，距光源的距离，固化深度，粘接间隙以及材料的透光率。

5、推荐粘接部位的光强最小为 5 mW/cm2，所需要的时间为相同光强下初固时间的 4-倍。

使用注意事项：

1、为了达到表干，更高强度的紫外线是需要的（100 mW/cm2）。

2、对于温度敏感的基材，例如热塑性塑料，需要进行冷却。

3、结晶和半结晶热塑性塑料需要检查是否因为接触胶导致应力开裂。

4、过量的粘胶剂可以用有机溶剂除去。

5、粘接件再承受任何载荷前，应当先冷却。

技术参数：

硬度，ISO 868，肖氏
53

折射率

1.5



吸水率，ISO 62， %：





2 小时 在沸水中

3.18

延伸率，断裂时，ISO 527-3， %

250

断裂延伸率，ISO 527-3



N/mm2 255



（psi）

（37000）

断裂拉伸强度，断裂时，ISO 527-3 N/mm2 18.6 （psi ） （2700）

电性能：

介电常数/损失，IEC 60250：

100 Hz

5.17/0.04



1

KHz

5.01/0.02



1

MHz

4.61/0.04



体积电阻率，IEC 60093， ·cm

7.7×1014

表面电阻率，IEC 60093，  cm

9.2×1014

介电强度，KV/mm



26

固化后材料特性

胶粘剂性能

固化@30 mW/cm2，标准@365nm，80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯

N/mm2

*5.2



（psi）

（750）

*substrate failure



典型环境抵抗性能

固化@30 mW/cm2，标准@365nm，在 80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯：0.5mm 间隙

耐化学品/溶剂测试

在下列条件下进行老化，在 22℃进行测试



℃



初始粘接强度的剩有率%



环境

2 h

24 h

170 h

沸水

100

*100

--------

--------

水

49

*100

--------

--------

水

87

*100

--------

--------

乙醇，异丙醇

22

--------

95

--------

热/湿

38

--------

--------

*100

测试参数：

固化前的材料特性



比重@25℃

1.08

折射率

1.48

闪点-见 MSDS



粘度 Brookfield-RVT， 25℃，mPa·s （cP）：



转子  1，转速 20 rpm


800-1200




典型固化特性 UV3311G10 在足够强的紫外线和/或可见光下就会固化。使用 220-260nm 的



紫外 光有利于表面固化。固化速度和最终深度受光强度，波普分布，照射时间和基材透光的影响。

注：这里提到的紫外线光强是在 365nm 下测定的。



应力开裂



把胶涂在聚碳酸酯弯曲的条上，6.4cm×13mm×3mm，弯曲达到一定的应力水平。



应力开裂，ASTM D 3929，分钟：



7N/mm2 应力在条上 >15



12N/mm2 应力在条上 13-14



固定时间剪切强度达到 0.1 N/mm2 所需要的时间为初固时间



UV 固化时间，显微镜幻灯片，秒：



黑光灯，Zeta? 7500 光源：



6mW/cm2，标准@365nm ≤15LMS



UV 固化时间，聚碳酸酯 粘 PVC，秒：



金属卤素灯（铟），Zeta? 7400：



无电极系统，D 灯 30 mW/cm2，标准@365nm， <5



无电极系统，H 灯 50 mW/cm2，标准@365nm， <5



无电极系统，D 灯 50 mW/cm2，标准@365nm， <5



固化深度 VS.光强（365nm）



提示：当暴露在 V 灯下，强度为 50 和 100 mW/cm2 30 秒，固化深度超过 13 毫米，在中压水银灯下的表现与 H 灯相同。



曲线图

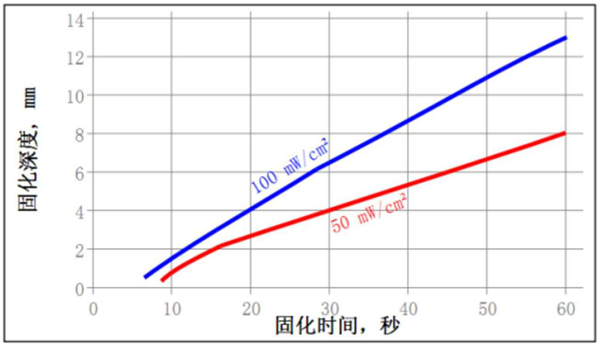

固化设备：金属卤素灯

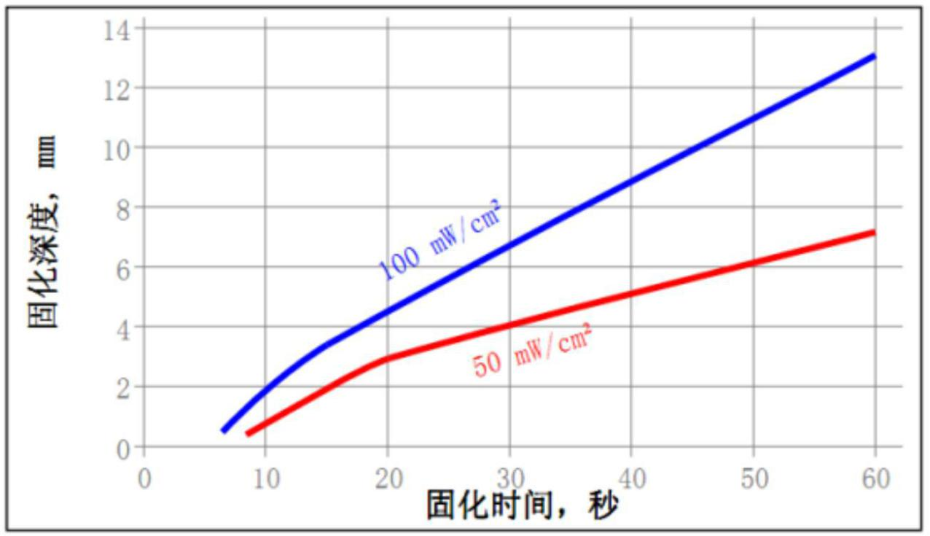

固化设备：无电极系统，D 灯

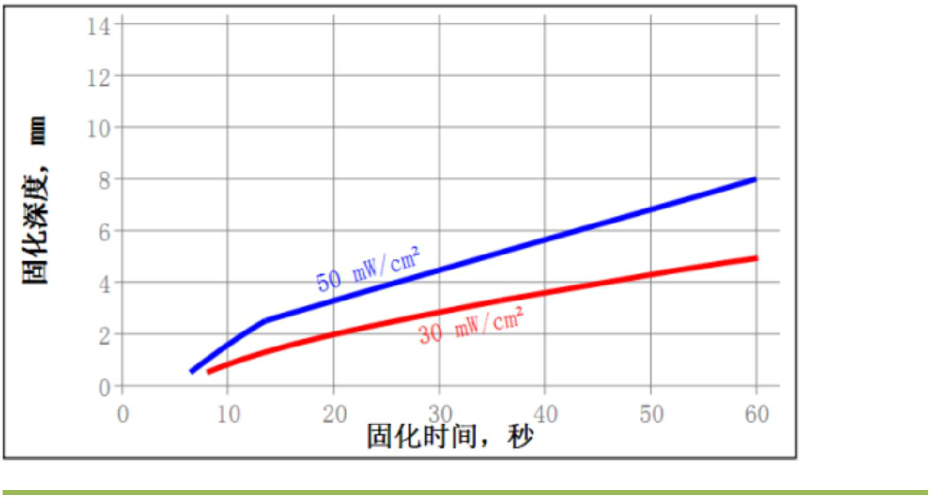

固化设备：无电极系统，H 灯




固化后材料典型性能

固化@30 mW/cm2，标准@365nm，在 80 秒使用玻璃灯罩的金属卤素灯

贮存条件：

产品贮存于未开封的原包装内存放在阴冷干燥处。贮存方法在产品外包装上有所标注。

理想贮存条件：8℃-28℃。如将该产品贮存在低于 8℃或高于 28℃条件下，可能会影响产品性能。 被取出包装盒外使用的产品有可能在使用中受到污染。为避免污染未用胶液，不要将任何胶液倒回原包装内。本公司将不会对已受到污染的或上面已提及的贮存方法不恰当的产品负责。

声明：

      声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要?？萍呀赫巢牧嫌邢薰颈Ａ舾拇说フ拍谌荻蛔髁硇型ㄖ娜ɡ?科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。

热品推荐 / Hot product
医用硅胶胶水KJ-998

医用硅胶胶水KJ-998

KJ-998是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等，单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。
医用硅胶胶水KJ-998A

医用硅胶胶水KJ-998A

KJ-998A胶水FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；为单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998A胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下和成型硅胶、塑胶、金属等材质粘接、灌封生产工艺。
医用硅胶粘喉罩胶水KJ-998A-1

医用硅胶胶水KJ-998A-1

KJ-998A-1是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。
医用硅胶显影胶水

医用硅胶显影胶水KJ-998BL

KJ-998BL是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等，为单组份兰色、蓝色、淡蓝色硅胶胶水。常用于医用硅胶导管上，起到堵头、粘接、灌封、密封等作用。
