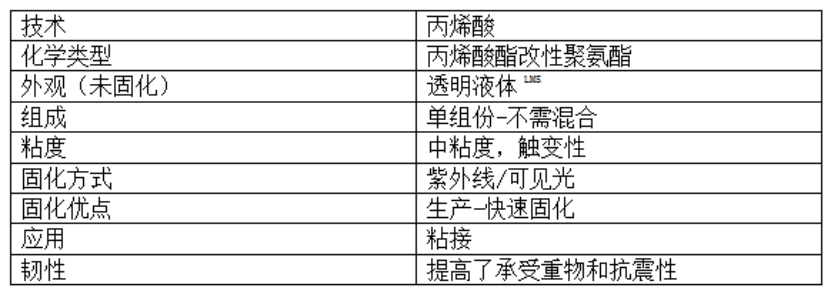

KJ-3300-16UV胶 主要适用于结合处胶层柔韧的场合，用于将坚硬或柔韧的 PVC粘接到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震性。本产品对多种基材包括玻璃，多种塑料和大多数金属有优秀的粘接能力。触变特性减少了液态在施胶后，未固化前到处流淌.

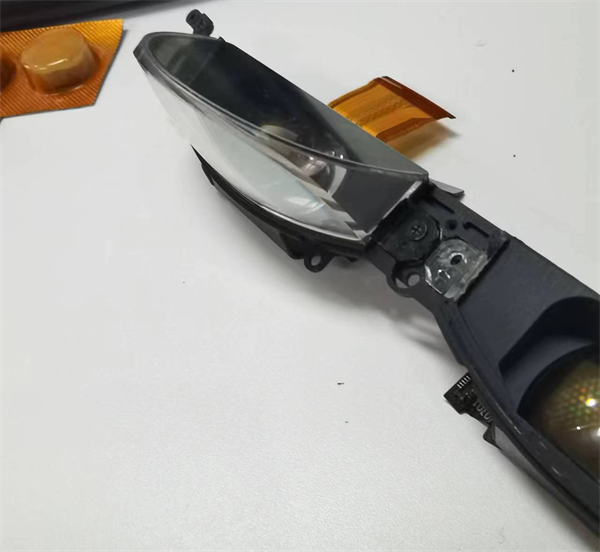

PC粘PC应用案例

比重@25℃                                    1.08

折射率                                       1.48

闪点-见MSDS

粘度 Brookfield-RVT，25℃，mPa·s（cP）：

转子  4，转速20 rpm                          3500-7500

固化特性 在足够强的紫外线和/或可见光下就会固化。使用220-260nm的紫外光有利于表面固化。固化速度和最终深度受光强度，波普分布，照射时间和基材透光的影响。

注：这里提到的紫外线光强是在365nm下测定的。

应力开裂

把胶涂在聚碳酸酯弯曲的条上，6.4cm×13mm×3mm，弯曲达到一定的应力水平。

应力开裂，ASTM D 3929，分钟：

7N/mm²应力在条上             >15

12N/mm²应力在条上         13-14

固定时间

剪切强度达到0.1 N/mm²所需要的时间为初固时间

UV固化时间，显微镜幻灯片，秒：

黑光灯，Zeta? 7500光源：

6mW/cm²，标准@365nm                        ≤15

UV固化时间，聚碳酸酯 粘PVC，秒：

金属卤素灯（铟），Zeta? 7400：

无电极系统，D灯30 mW/cm² ，标准 @365nm，   <5

无电极系统，H灯50 mW/cm² ，标准 @365nm，   <5

无电极系统，D灯50 mW/cm² ，标准 @365nm，   <5

固化深度 VS.光强（365nm）

提示：当暴露在V灯下，强度为50和100 mW/cm² 30秒，固化深度超过13毫米，在中压水银灯下的表现与H灯相同。

曲线图

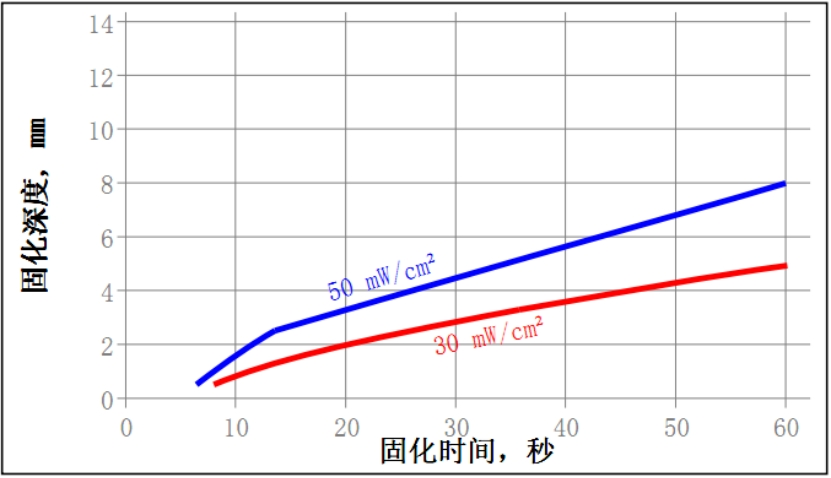

固化设备：金属卤素灯

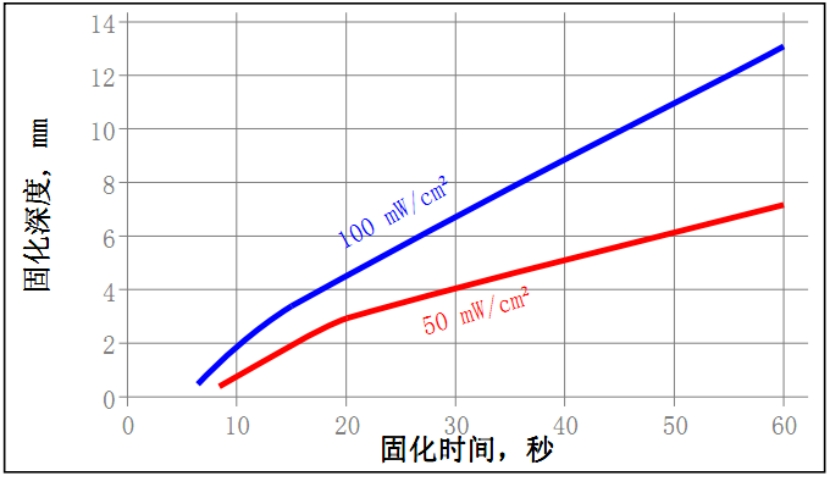

固化设备：无电极系统，D灯

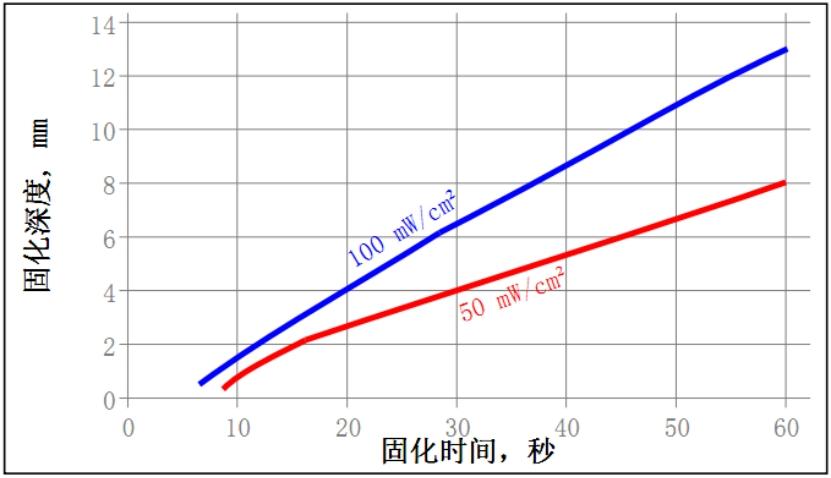

固化设备：无电极系统，H灯

固化@30 mW/cm² ，标准 @365nm，在80秒使用玻璃灯罩的金属卤素灯

物理性能：

硬度，ISO 868，肖氏                    53

折射率                                 1.5

吸水率，ISO 62，%：

2小时 在沸水中                   3.18

延伸率，断裂时，ISO 527-3，%        250

断裂延伸率，ISO 527-3               N/mm²       255

                                      （psi）    （37000）

断裂拉伸强度，断裂时，ISO 527-3     N/mm²       18.6

                                      （psi）    （2700）

电性能：

介电常数/损失，IEC 60250：

100 Hz                     5.17/0.04

1 KHz                      5.01/0.02

1 MHz                      4.61/0.04

体积电阻率，IEC 60093，·cm            7.7×10¹⁴

表面电阻率，IEC 60093， cm           9.2×10¹⁴

介电强度，KV/mm                       26

固化后材料特性

胶粘剂性能

固化@30 mW/cm² ，标准 @365nm，80秒使用金属卤素灯，（样品在0.5mm间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯              N/mm²         *5.2

                     （ psi）      （750）

*substrate failure

典型环境抵抗性能

固化@30 mW/cm² ，标准 @365nm，在80秒使用金属卤素灯，（样品在0.5mm间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯：

      0.5mm间隙

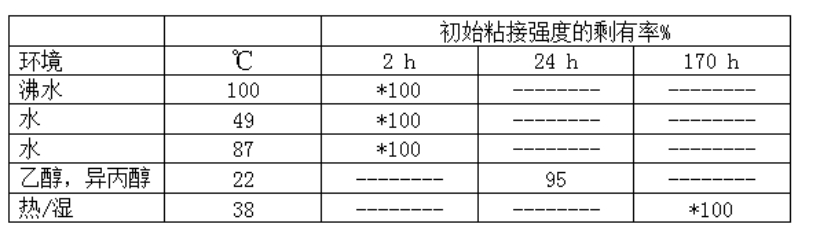

耐化学品/溶剂测试

在下列条件下进行老化，在22℃进行测试

热老化

在所示条件下老化

剪切强度，ISO 4587，% 初始强度：

聚碳酸酯：

老化 @ 71℃ for 170小时            *100

老化 @ 71℃ for 340小时            *100

老化 @ 93℃ for 170小时            *100

老化 @ 93℃ for 340小时            *100

*substrate failure

消毒影响

UV3300-16组成的产品在标准消毒方法，例如Et0和伽马射线照射（累计25-50拉德剂量）显示了优秀的粘接残留强度。UV3300-16在1次高压锅蒸汽试验后保持强度。建议客户按照自己的产品和方法进行消毒测试。

注意事项

本产品不宜在纯氧与（或）富氧环境中使用，不能作为氯气或其他强氧化性物质的密封材料使用。

1. 该产品具有光敏性。在储存时应远离日光，紫外光和人造光源。

2. 该产品应是用黑色胶管进行施胶。

3. 要想获得最好的粘接性能，被粘接的材料表面应当干净，无油脂。

4. 固化深度取决于光源强度，距光源的距离，固化深度，粘接间隙以及材料的透光率。

5. 推荐粘接部位的光强最小为5 mW/cm² ，所需要的时间为相同光强下初固时间的4-5倍。

6. 为了达到表干，更高强度的紫外线是需要的（100 mW/cm² ）。

7. 对于温度敏感的基材，例如热塑性塑料，需要进行冷却。

8. 结晶和半结晶热塑性塑料需要检查是否因为接触胶导致应力开裂。

9. 过量的粘胶剂可以用有机溶剂除去。

10.粘接件再承受任何载荷前，应当先冷却。

贮存条件：8℃-28℃。如将该产品贮存在低于8℃或高于28℃条件下，可能会影响产品性能。 被取出包装盒外使用的产品有可能在使用中受到污染。为避免污染未用胶液，不要将任何胶液倒回原包装内。本公司将不会对已受到污染的或上面已提及的贮存方法不恰当的产品负责。

      声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要?？萍呀赫巢牧嫌邢薰颈Ａ舾拇说フ拍谌荻蛔髁硇型ㄖ娜ɡ?科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。
